Placa PGB / BDT Cobre Macizo con Aislador

Cód. PGB-002 Disponible
Placa PGB / BDT Cobre Macizo con Aislador
Disponible
Accesorios
InstalaciónComplementos

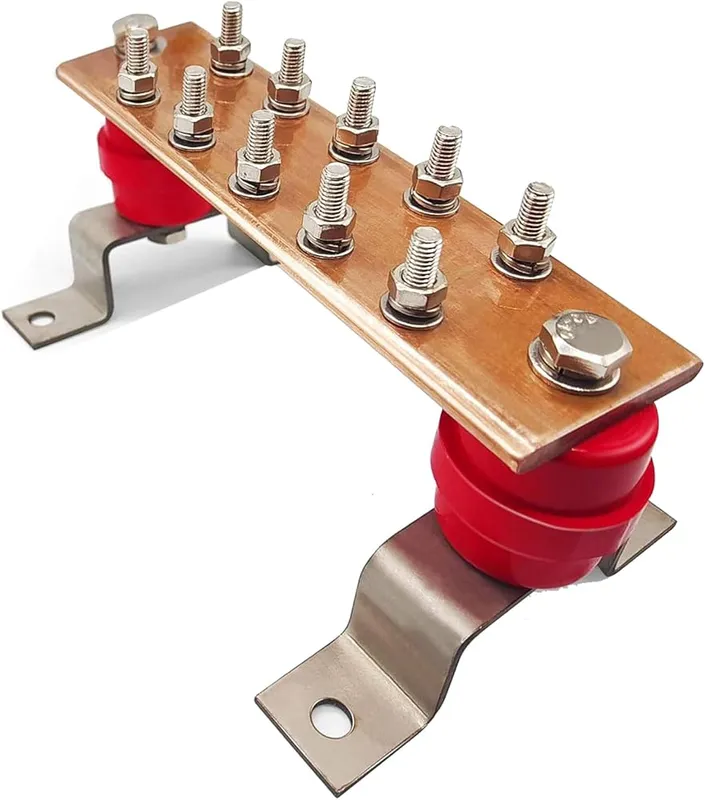

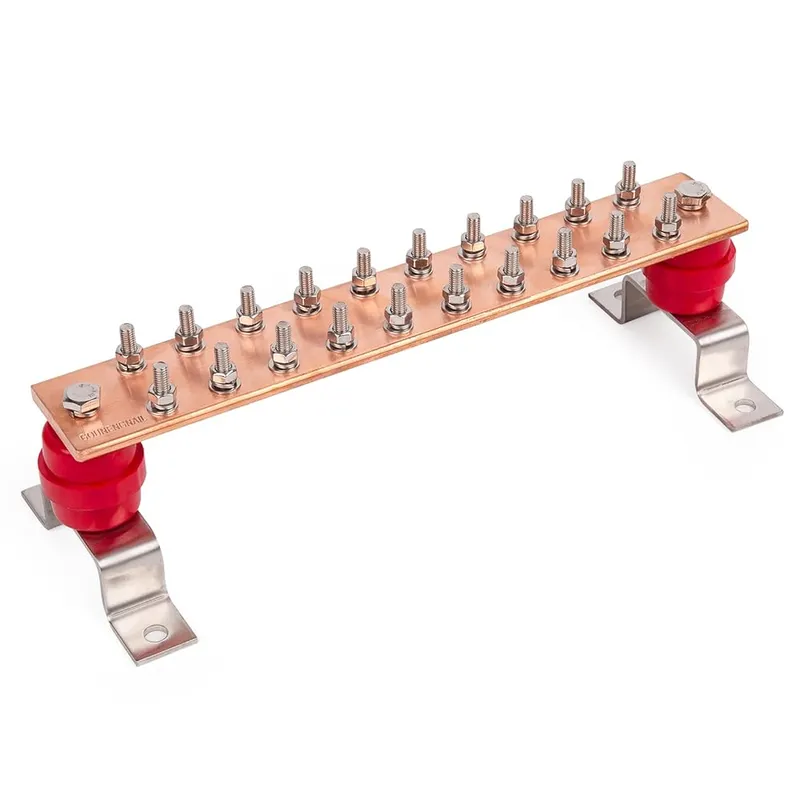

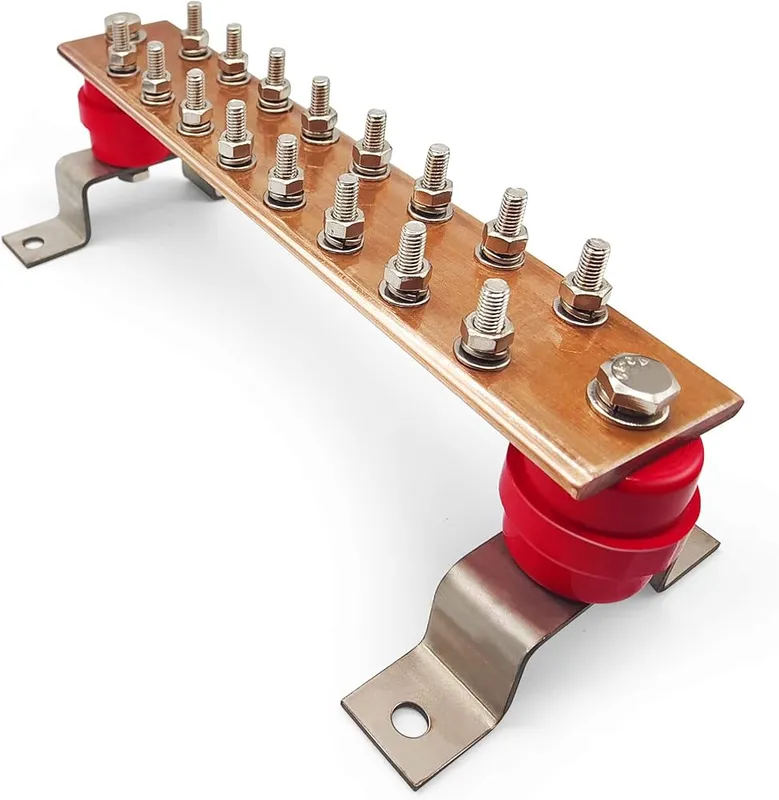

Placa PGB o BDT de cobre macizo C1100 de alta conductividad (99.9% pureza) con aisladores SM40 de poliéster certificados UL.

Kit completo de montaje en pared que incluye barra de cobre, aisladores, soportes y pernería de acero inoxidable. Diseñada para gabinetes de distribución eléctrica, conexiones de puesta a tierra de equipos y distribución de energía en instalaciones de baja y media tensión. Soporta hasta 1500A y corrientes de rayo de hasta 200 kA.

Amperaje Máximo 900–1500A (según modelo) Voltaje 2500V
Destacado
  • Cobre macizo C1100 de alta conductividad (99.9% pureza)
  • Amperaje máximo: hasta 1500A (a 25°C)
  • Aisladores SM40 poliéster certificados UL (QMFZ2.E252110)
ModeloModelo
Seleccionar variante4 opciones
 Cotizar por WhatsApp
01 Datos Clave
Material Barra
Cobre C1100 (99.9% pureza), 50 mm ancho × 6 mm espesor
Amperaje Máximo
900–1500A (según modelo)
Voltaje
2500V
Aislador
SM40 poliéster UL (QMFZ2.E252110), Uimp hasta 7.4 kV
02 Documentación Técnica
Material Barra Cobre C1100 (99.9% pureza), 50 mm ancho × 6 mm espesor
Amperaje Máximo 900–1500A (según modelo)
Voltaje 2500V
Aislador SM40 poliéster UL (QMFZ2.E252110), Uimp hasta 7.4 kV
Norma Aislador UL 94 V0 (autoextinguible)
Certificación UL E548063
Herraje / Soportes Acero inoxidable
Montaje Pared
Aplicación Gabinetes de distribución, conexiones de puesta a tierra, distribución de energía
  • Cobre macizo C1100 de alta conductividad (99.9% pureza)
  • Amperaje máximo: hasta 1500A (a 25°C)
  • Aisladores SM40 poliéster certificados UL (QMFZ2.E252110)
  • Voltaje de impulso nominal (Uimp): hasta 7.4 kV
  • Autoextinguible UL 94 V0
  • Soportes y pernería de acero inoxidable
  • Montaje en pared, viene preensamblado para instalación rápida
  • Dureza 65 HB, punto de fusión 1085°C, resiste hasta 200 kA
03 Garantías & Respaldo
+30 Años de Experiencia
IEEE 80 / NEC Normas Certificadas
Asesoría Técnica Especializada
Despacho a Todo Chile
